一、应用的核心目的与场景

电感式线性位移传感器的核心功能是将机械直线运动的位置转换为电信号，主要应用于以下场景：

1. 电液伺服系统位置反馈

在需要大推力、高动态响应的电液伺服系统中，液压缸活塞杆的精确位置控制是关键。传感器安装在液压缸内部或外部，实时检测活塞杆的直线位移，将位置信号反馈给伺服阀控制器，形成闭环控制。这类应用常见于：

• 重型机械：挖掘机、起重机等工程机械的液压执行机构

• 试验设备：材料试验机、振动台等高精度加载设备

• 冶金设备：轧机压下系统、锻造液压机

2. 机器人关节与直线执行器

随着机器人和自动化设备的普及，直线执行器（电动缸、气缸等）的位置反馈需求日益增长。电感式传感器可直接集成于执行器内部，提供绝对位置信息，无需归零操作。典型应用包括：

• 协作机器人：关节内的线性位置反馈，实现力控和碰撞检测

• 自动化抓取：夹爪的开合位置检测，确保抓取力度和位置精确

• AGV升降机构：货叉升降平台的精确高度控制

3. 过程控制与阀门定位

在流程工业中，阀门开度的精确控制直接影响介质流量和工艺参数。电感式位移传感器可监测调节阀阀芯或执行机构活塞的直线位移，实现开度闭环控制。应用领域包括：

• 化工/石化：控制阀、紧急切断阀的位置反馈

• 电力行业：汽轮机调门、锅炉给水调节阀

• 水处理：闸门开度监测、阀门定位

4. 精密制造与测量设备

在需要微米级精度的场合，电感式传感器的高分辨率特性发挥关键作用：

• 机床：刀具补偿机构的位置检测、尾座套筒位移

• 测量仪器：三坐标测量机的Z轴位移、高度计

• 半导体设备：晶圆传输机械手的垂直位置控制

5. 结构健康监测

电感式传感器可用于长期监测大型结构的微小位移和变形：

• 桥梁/大坝：伸缩缝位移、基础沉降监测

• 轨道交通：铁轨热胀冷缩位移监测

• 建筑结构：地震后的结构残余位移测量

二、面临的技术挑战

电感式线性位移传感器在实际应用中需应对多重技术挑战：

1. 恶劣环境适应性

• 油污/粉尘污染：液压系统漏油、现场粉尘可能覆盖传感器表面，影响测量精度

• 高压环境：液压缸内部压力可达数十兆帕，传感器需耐高压密封

• 宽温范围：户外应用可能面临-40℃~+125℃的温度变化，引起材料热胀冷缩和电气参数漂移

2. 长行程与高精度矛盾

• 测量范围需求：大型液压缸行程可达数米，而精密微动台可能只需±1mm量程

• 线性度要求：在全量程范围内保持0.1%~0.5%的线性误差是技术难点

• 分辨率与行程的平衡：长行程下实现微米级分辨率需要高位数信号处理

3. 动态响应要求

• 高速运动：伺服液压缸运动速度可达1m/s以上，要求传感器响应时间短、相位延迟小

• 高频抖动：电液伺服系统常叠加高频颤振信号（50-400Hz），传感器需能精确复现

4. 安装与机械耦合

• 同心度要求：LVDT类传感器对铁芯与线圈管的同心度敏感，安装偏差会导致非线性误差

• 侧向力影响：推杆式传感器若承受侧向力，会增加磨损甚至卡滞

• 空间限制：液压缸内部空间有限，传感器尺寸需紧凑

5. 电气干扰与信号传输

• 电磁干扰：大功率电机、变频器产生的强电磁场可能耦合进测量信号

• 长线传输：传感器与控制器距离较远时，信号衰减和噪声耦合成为问题

• 电缆破损：运动部件上的电缆反复弯曲易导致断线

三、通用技术方案与选型思路

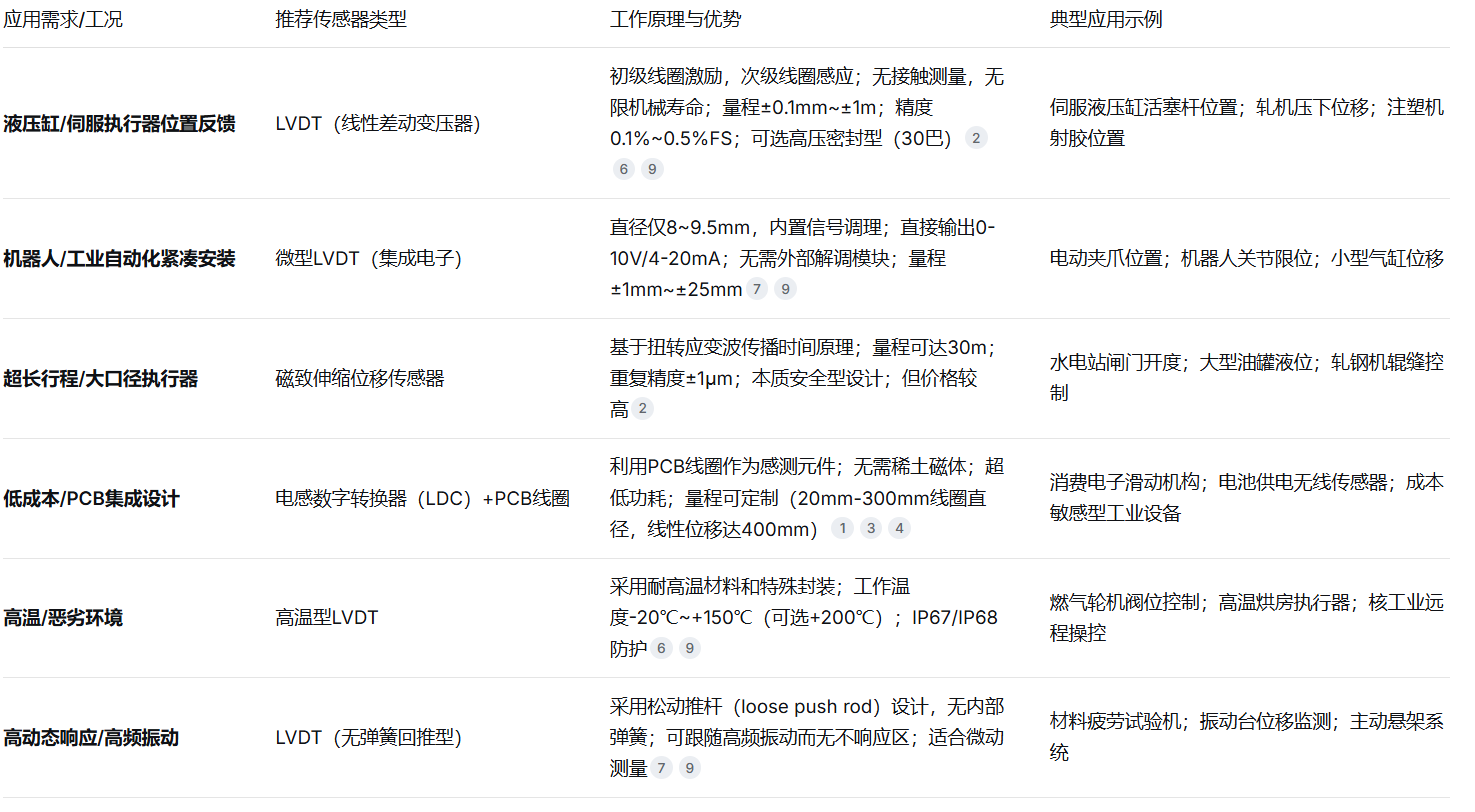

电感式线性位移传感器主要分为两类技术路线：传统LVDT结构与现代PCB线圈型结构。以下是各方案的对比分析：

工作原理补充说明：

LVDT工作原理 ：

• 一个初级线圈和两个反向串联的次级线圈绕在空心管上

• 可移动铁芯（磁芯）在线圈管内轴向移动

• 铁芯处于中心时，两个次级线圈感应电压相等，输出为零

• 铁芯偏离中心时，一个次级电压升高，另一个降低，产生与位移成比例的差分电压

• 通过相敏解调可判断位移方向

PCB线圈型电感传感器工作原理 ：

• 发射线圈产生高频交变磁场

• 金属靶片（导电材料）靠近时产生电涡流，改变线圈阻抗

• 接收线圈感应到的电压随靶片位置变化

• 通过测量L-C谐振频率变化或电压比值计算位移

• LDC（电感数字转换器）将传感器信号直接转换为数字值

四、选型的关键考量

在线性位移应用中选择电感式传感器时，需综合评估以下因素：

1. 测量范围与精度

• 量程需求：小量程（±1mm~±25mm）可选微型LVDT或PCB线圈型；中量程（50mm~500mm）可选标准LVDT；超长行程（>1m）考虑磁致伸缩或拉线式

• 精度等级：一般工业控制0.5%FS足够；精密加工需0.1%FS；计量级需0.05%FS或更高

• 分辨率：模拟输出理论上无限分辨率，实际受噪声限制；数字输出需关注ADC位数（16位~22位）

2. 环境条件

• 防护等级：干燥环境IP40即可；油雾/水淋环境需IP67/IP68；水下应用需压力密封型（30巴）

• 温度范围：普通工业-20℃~+80℃；户外/发动机舱需-40℃~+125℃；高温工艺需+150℃以上

• 耐介质腐蚀：液压油、冷却液、酸碱环境需特殊材料

3. 机械安装方式

• 推杆类型：有弹簧复位型（接触式测量）适合点对点探测；无弹簧松动推杆型适合持续连接的运动部件

• 安装空间：径向空间受限选微型圆柱形；轴向空间受限可选扁平型或分离式设计

• 对中要求：LVDT对同心度敏感，需确保安装时铁芯与线圈管同轴

4. 电气接口与系统集成

• 输出信号：原始差分信号（需外部解调）适用于自配电路；电压/电流标准信号（0-10V/4-20mA）便于PLC直接采集；数字接口（SSI/SPI）用于高精度系统

• 激励频率：与响应速度相关，高频（5kHz以上）适合动态测量，低频（50Hz~1kHz）适合静态测量

• 功耗要求：电池供电设备需低功耗方案（如LDC+MSP430可实现超低功耗）

5. 可靠性与寿命

• 非接触优势：电感式传感器无机械磨损，理论寿命无限，优于电位器式传感器

• 冗余设计：安全关键应用需双通道或双传感器冗余

• 抗冲击振动：运动机械需考虑传感器本身耐振性能

五、技术发展趋势

1. 更高集成度与智能化
新一代电感传感器将线圈、信号调理、数字处理和通信接口集成于单一芯片或模块，大幅简化系统设计。如MLX90520集成22位分辨率编码器，直接输出数字角度值，支持SPI/SSI接口。

2. PCB线圈技术普及
基于PCB线圈的电感传感器无需绕线和磁芯组装，适合自动化生产，成本更低。在线圈设计工具（如Melexis Inductive Simulator、TI线圈设计指南）的辅助下，工程师可快速完成定制化设计。

3. 功能安全标准化
随着工业4.0和自动驾驶发展，电感式传感器越来越多地应用于安全关键系统。支持SIL 2/3级系统级合规、内置自诊断功能的产品将成为主流。

4. 无线与无源化
结合无线电能传输技术，无源无线电感传感器正在研发中，可用于旋转部件或密闭空间内的位移监测，彻底解决电缆磨损问题。

5. 多参数融合检测
新型电感传感器不仅能测位移，还可同时检测温度、材料特性等参数，实现多物理量感知。

总而言之，电感式线性位移传感器凭借其非接触、长寿命、耐恶劣环境、高精度等核心优势，在工业自动化、液压控制、机器人、过程监测等领域得到广泛应用。从传统的LVDT到现代的PCB线圈型方案，技术路线不断丰富，为不同应用场景提供了灵活的选择。选型时需综合考量测量范围、环境条件、安装方式和电气接口，以获得最佳的性价比和可靠性。
